东莞虎门港电力监控系统的设计与应用
发布日期:2020-09-11 11:47 发布人:admin
0
基本信息:
项目名称:东莞虎门港电力监控系统的设计与应用
项目地点:广东 东莞
实施时间:2011年5月

项目简介:
莞虎门码头7#、8#泊新建工程总投资6.61亿元,占地面积约726.53 亩,岸线长度578米,建设2个3万吨级多用途泊位(水工结构按5万吨级设计),设计年吞吐量为件杂货120万吨及集装箱10万TEU,是广东省标志性工程。

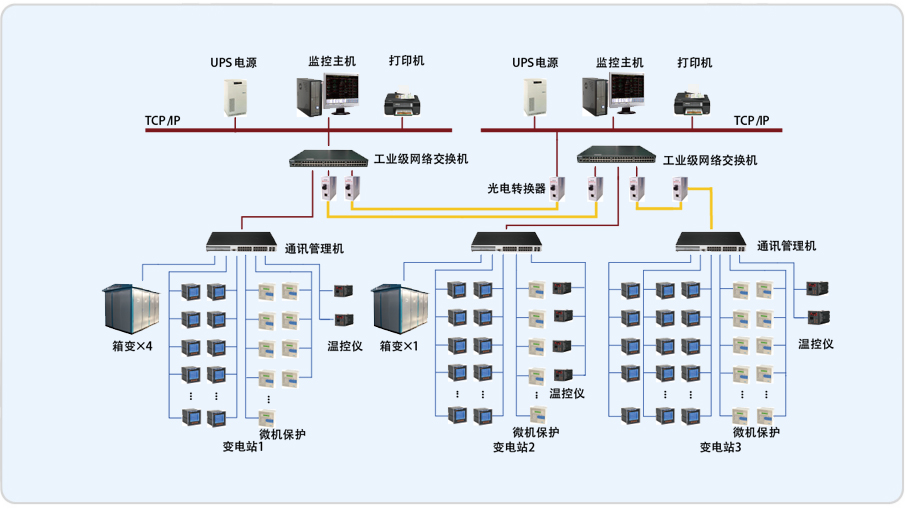

整个码头的配电系统共分3个配电区域,分别为1#高低压变配电所、2#高低压变配电所、3#高低压变配电所。另外整个配电系统还设计了5个箱变对电动轮胎吊车及空调进行供电。各个变电所及箱变分散的分布于整个码头,整个配电系统共计450多个低压馈出回路;20多个中压馈出回路,所有回路均安装网络多功能电力仪表PZ80-E4/KC;10KV进出线及母联柜安装微机综合保护装置,对整个配电系统的运行进行监测及保护。

系统实现的功能:
1.一次主接线图界面显示;
2.事件记录,系统运行异常监测;
3.故障报警及操作记录;电能报表查询与打印;
4.系统负荷查询、用户权限管理等主要功能;
5.遥测信息报表查询,高杆灯远程控制,断路器分合闸状态指示等。
