晋城污水处理厂配电系统中电能管理系统的设计与应用
发布日期:2020-09-11 11:51 发布人:admin
0
基本信息:
项目名称:晋城污水处理厂配电系统中电能管理系统的设计与应用
项目地点:昆明
实施时间:2012年5月

项目简介:
安科瑞电气股份有限公司于2008年11月承接了晋城污水处理厂配电系统中电能管理系统项目。整个系统采用Acrel-3000型电能管理系统,完成了对高压配电室、低压配电室1#、低压配电室2#各回路的电能监测和管理。

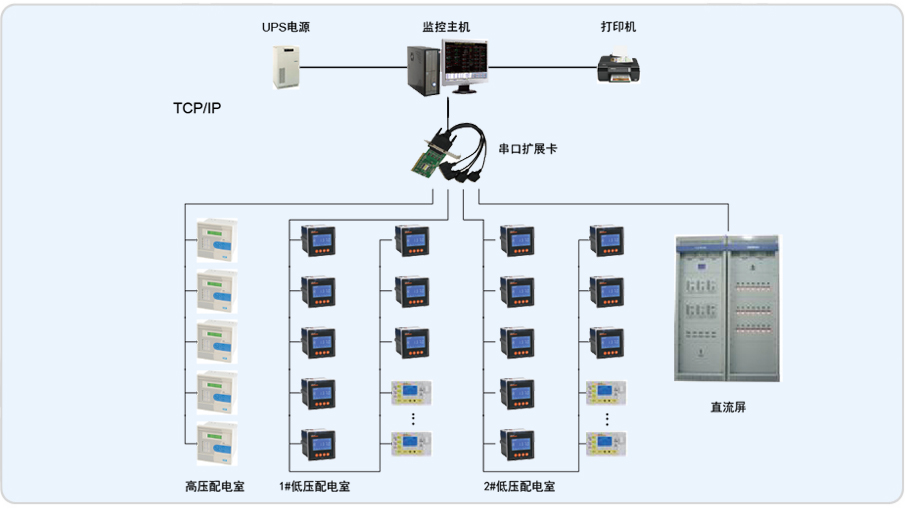

整个系统采用分布式结构,高压配电室、低压配电室1#、低压配电室2#内现场设备均采用RS485总线直接接入监控主机扩展卡的串口。对于每个回路采用ACR多功能仪表,共126个回路;站控层应用国内知名的联想商用计算机作为监控主机,同时设有用于报表打印输出的打印机;防止异常断电而引发的数据丢失的UPS设备。监控软件平台采用单机版Acrel-3000型电能管理系统。Acrel-3000型电能管理系统预留了扩展接口,可方便进行扩展。

系统实现的功能:
1.实时监测高压回路的运行状态,重要的电参量;
2.显示微机保护装置上电、装置掉电、装置复位、信号复归、遥控操作、就地操作、修改保护定值、装置自检错误、装置超温等信号,信号跳变时伴随声光报警;
3.实时显示低压进线回路,电容补偿、出线回路的合分闸情况;
4.实时刷新负载、电流、电压、功率等的实时值;
5.设置用户权限。
