银行安全用电系统在上海银行营业部的实际应用介绍
发布日期：2022-03-29 15:30
发布人：admin
上海银行营业部办公场所新址位于四川中路261号，即早前的联合银行大楼。四川中路261号出自匈牙利建筑师邬达克之手，被誉称为“建筑经典”。
银行安全用电系统根据配电系统管理的要求，需要对变电所用电回路的电能进行计量，为用电可靠性、安全性提供依据。
安科瑞银行安全用电系统充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
需求分析：
现场共有1个变电所分为高压部分和低压部分两部分组成。银行安全用电系统能够实现数据集中管理、分析处理。

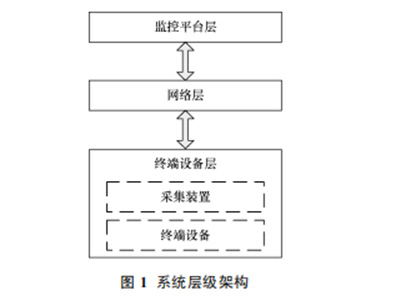

系统方案：
监控系统主要实现上海银行营业部的一个变电所的10/0.4kV配电系统进行用电监控与电能管理；高压系统总计有1只微机保护测控装置分一条总线直接接至监控主机，低压系统40只多功能电力仪表，分2条总线直接接至监控主机，另外干式变压器温控箱温控仪1台分一条总线直接接至监控主机。最后通过采集设备连接至值班室监控主机实现总线上仪表与监控主机的数据连通。
1）站控管理层
站控管理层针对银行安全用电系统的管理人员，是人机交互的直接窗口。在上海银行营业部工程中主要指置于配电所的监控主机。
2）网络通讯层
通讯层主要是由主机及总线网络组成。本项目中采集设备直接选用主机，通过主机后面的RS232口实现数据采集现场智能仪表；使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。
3）现场设备层
现场设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入主机，从而实现数据上传。
在当今配电设施的应用中，银行的配电安全性至关重要，银行安全用电系统在上海银行营业部的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与串口服务器、计算机等组成电力监控系统。
系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为解决用电问题提供了真实可靠的依据，取得了较好的企业效益。
