远程预付费系统丨在临沂泰盛广场城市商业综合体的应用
发布日期：2022-02-09 09:30
发布人：admin
泰盛广场位于临沂传统商业中心位置，坐落于临沂市兰山区通达路与解放路交汇处，天然立于临沂城市消费的核心区位，是集购物中心、酒店公寓、娱乐休闲、商务办公为一体的大型城市综合体。
本项目为临沂泰盛广场的商业用户设计一套远程预付费系统，该系统针对商户用电的性质，实现商户用电的智能化管理，为保证商户用电的独立性和安全性，应采用一户一表的方案，配置安科瑞终端预付费电能计量表计DTSY1352-NK、DDSY1352- NK来独立计量每个商业用户的用电量。
通讯管理机通过RS-485总线采集所有终端电能计量仪表的数据。通讯管理机将数据通过由光纤组成的网络将数据传输至中心管理计算机。远程预付费系统管理软件对数据进行存储、处理，形成物业管理方需要的图形、文字等形式的文件，以此实现整个广场商户用电的智能化管理。

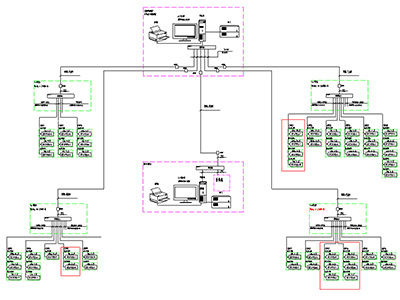

安科瑞Acrel-3200远程预付费系统根据临沂泰盛广场实际情况进行组网设计，对楼层租户加装远程预付费电度表，采用就地组网，在后台服务器位置放置一台采集器，远程预付费电度表通过手拉手方式接入采集器。整体网络结构如下图所示：站控管理层、网络通讯层和现场设备层。
现场设备层主要为：远程预付费电度表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
网络通讯层主要为：通讯管理机，其主要功能为把分散在现场采集装置集中采集，同时传至站控层，完成现场层和站控层之间的数据交互。
站控管理层：设有高性能工业服务器、显示器、UPS电源、打印机等设备。监控系统安装在服务器上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。

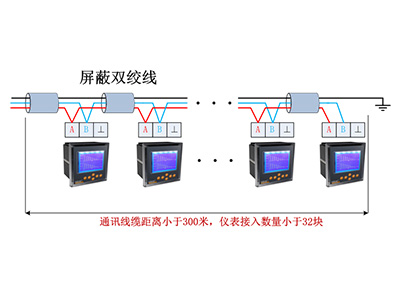

智能仪表现场连接示意
现场智能装置（远程预付费电度表）以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在32只以内，不同种类的智能装置连接在不同的总线上，然后将数据上传至采集器，进而将数据上传至监控主机。具体连接示意图如下所示：
随着社会生产的进步，在商业用户用电量不断增长、对供电质量要求不断提高的同时，也存在大量拖欠电费的情况，极大的加重了供电企业的经营风险。
为了使供电企业提高电费收缴率，规避恶意欠费造成的经济损失，安科瑞特提供成套的预付费解决方案，系统不但可以预收电费，实现“先交钱、后用电”，又可针对用户用电性质不同可在电力供应紧张或响应政府关于“节能减排”等号召时有选择性的进行限电。
现场通过远程预付费系统，实现了先交费后用电，可以避免物业公司的电费垫资问题，从而缓解了商业体运营的资金压力，另外将业主和配电区域隔离，防止了私接偷电的问题。
